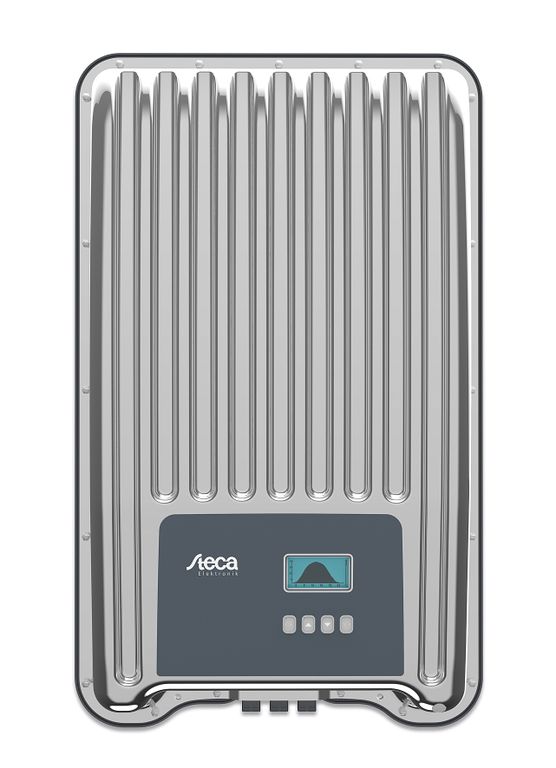

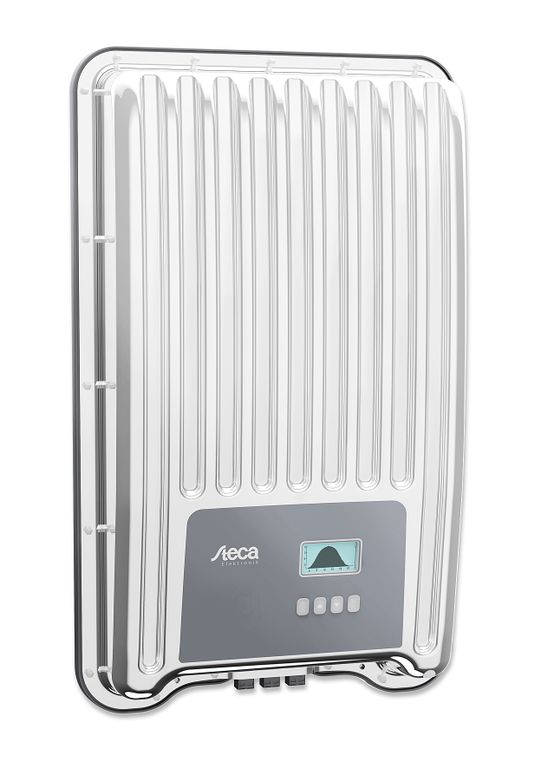

Новый сетевой инвертор "coolcept", отличается инновационным дизайном, в нем применены новейшие технологии, позволяющие добиться высокой эффективности.
"Coolcept" является безтрансформаторным сетевым инвертором.
Серия X - Класс защиты IP65 (уличное исполнение).
Высокая эффективность с длительным сроком службы.
Максимальная эффективность достигает 98% и Европейский КПД до 97,4%, в результате чего снизились потери энергии. Это значительно увеличило эффективность данных систем по сравнению с предыдущими поколениями.
Эффективность данных сетевых инверторов не существенно зависит от входного напряжения. Это позволяет свободно выбирать количество и тип модулей, без потерь в эффективности работы системы.
В дополнение к этому, новая и уникальная концепция охлаждения внутри преобразователя обеспечивает равномерное распределение рассеиваемой тепловой и длительный срок службы устройства.
Дизайн
Впервые, очень высокий КПД позволяет изготавливать корпуса инверторов из пластика. Это дает много преимуществ, например, в установке. Инверторы имеют II класс защиты.
StecaGrid имеет графический ЖК-дисплей для визуализации энергии на выходе, текущей производительности и рабочих параметров системы. Его инновационное меню позволяет осуществлять индивидуальный подбор различных измерений.
Управляемые, запрограммированные меню позволяет легко произвести окончательный ввод в эксплуатацию устройства.
Установка
Низкая масса, всего 11,5 кг/ 12 кг позволяет легко и безопасно монтировать их на стену. Поставляется вместе с настенным кронштейном. Устройство не должны быть открыты для установки. Все соединения и выключатели в цепях постоянного тока доступных извне.
Особенности продукта
Высокая эффективность
Простота установки
Комплексная регистрация данных
Возможно обновление прошивки
Низкая температура корпуса при полной нагрузке
Функционально совершенный и экологически чистый пластиковый корпус
Низкое собственное потребления
Встроенный DC выключатель
Защитная изоляция в соответствии со II классом защиты II
Очень долгий срок службы
Droop режим для интеграции в гибридных системах
Режим фиксированного напряжения для других источников энергии
Сервисное меню для настройки параметров работы
Поставляется с 5-летней гарантией*.
*Гарантийный срок может быть дополнительно продлен до 10 лет.
Дисплей
Многофункциональный графический ЖК-дисплей с подсветкой
Анимированные изображения
Эксплуатация
Простое многоязычное меню
Параметры
StecaGrid 3010x
DC вход (PV)
Максимальное входное напряжение
600 В
Минимальное входное напряжение
125 В
MPP напряжение
270 В …500 В
Количество MPP-трэкеров
1
Максимальный входной ток
11,5 A
Максимальная потребляемая мощность при максимальной мощности на выходе
3,070 Вт
Максимальная рекомендуемая мощность PV
3,800 Вт
AC выход
Выходное напряжение
185 V ... 276 V (в зависимости от региональных настроек)
Номинальное напряжение сети
230 V
Максимальный выходной ток
14 A
Максимальная активной мощности (cos φ = 1)
3,000 Вт
Максимальная активная мощность (cos φ = 0,95)
3,000 Вт
Максимальная полная мощность (cos φ = 0,95)
3,160 BA
Номинальная выходная мощность
3,000 Вт
Номинальная частота
50 Гц и 60 Гц
Частота
45 Гц ... 65 Гц (в зависимости от региональных настроек)
Потери энергии в ночное время
< 1,2 Вт
Тип сети
однофазная
Коэффициент гармоник (cos φ = 1)
< 2 %
Коэффициент мощности cos φ
0,95 ёмкостной... 0,95 индуктивный
Общие параметры
Максимальный КПД
98,0 %
Европейский КПД
97,7 %
Калифорнийский КПД
97,8 %
MPP эффективность
> 99,7 % (статически)/> 99,7 % (динамически)
Собственное потребление
< 4 Вт
Снижение показателей при полной мощности
от 45 °C
Параметры безопасности
Принцип изоляции
нет гальванической развязки, бестрансформаторные
Контроль сети
есть, встроенный
Контроль остаточного тока
есть, встроенный
Условия эксплуатации
Место установки
в помещении с или без кондиционера, на открытом воздухе с или без защиты
Климатич. категория в соотв. с IEC 60721-3-3
4K4
Температура окружающей среды
-15 °С +60 °С
Температура хранения
-30 °С +80 °С
Относительная влажность
0 % ... 100 %, без конденсата
Уровень шума (типовой)
29 дБ
Конструкция
Класс защиты
IP 65
Категория перегрузки
III (AC), II (DC)
DC вход
MultiContact MC 4 (1 пара)
AC выход
Wieland RST25i3 разъём

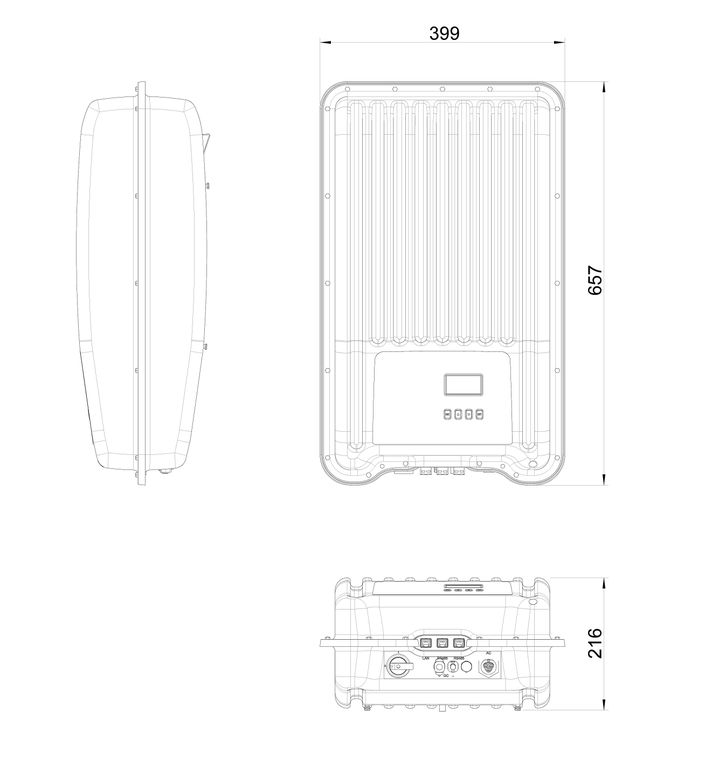

Габаритные размеры (X x Yx Z)
399 x 657 x 227 мм
Масса
12 кг
Коммуникационный интерфейс
RS485; 2 x RJ45 разъёма; подключение StecaGrid Vision, Meteocontrol WEB'log или Solar-Log™
Встроенный выключатель DC
да, совместимый с VDE 0100-712
Система охлаждения
встроенный вентилятор с регулируемой скоростью вращения
Сертификат
DIN VDE 0126-1-1, CE, VDE AR N 41 05, G83, UTE C 1 5-71 2-1, AS4777, CEI 0-21
