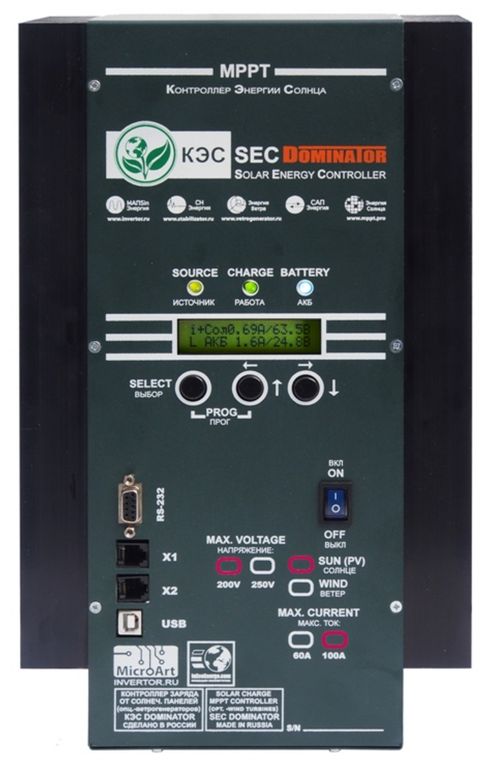

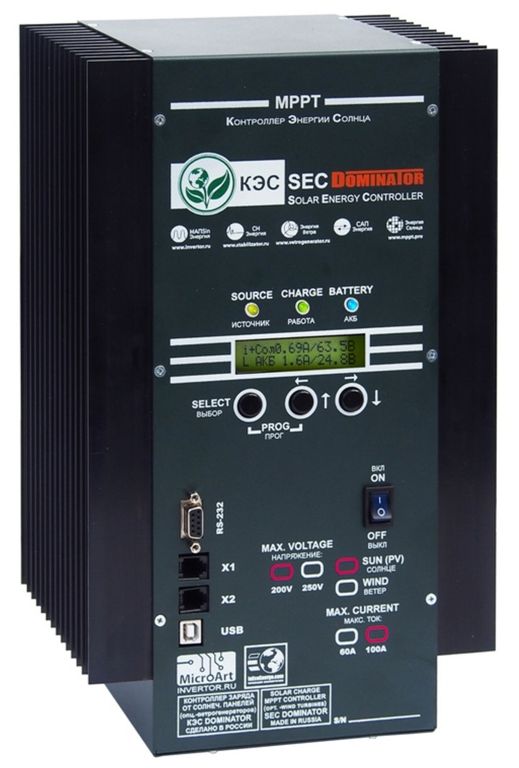

Контроллер заряда КЭС DOMINATOR MPPT 200/100 (200 В, 100 А)

Так же этого можно достичь, связав меду собой, по шине I2C с помощью специального шнура, контроллер КЭС и инвертор МАП (в этом случае датчик тока может быть использован только для контроля токов от ветрогенератора).

Ключевые преимущества:

• КПД до 98% позволяет не только собирать всю солнечную энергию почти без потерь, но и даёт возможность обойтись без вентиляторов охлаждения, что в разы увеличивает надёжность прибора.
• Высокое быстродействие, а следовательно эффективность выше до 10%(по сравнению с другими МРРТ контроллерами) и до 40% по сравнению с ШИМ (PWM) контроллерами.
• Допустимое напряжение на входе контроллера до 200 В (или до 250 В - зависит от модификации), - а значит, массив солнечных панелей, можно соединять из последовательных цепочек до 3-х (или до 4-х) солнечных панелей с номиналом 24 В (напряжение открытой цепи каждой из них (без нагрузки) может достигать 45 В при температуре +25С, что в сумме 3*45 = 135 В, или 4*45 = 180 В. Но зимой или в холодные дни, это напряжение может достигать 55В(!) поэтому ставить большее количество панелей последовательно опасно). Очень важно чтобы солнечные панели работали и в пасмурную погоду, для чего необходимо обеспечить особые условия. Для этого нужно соединить их так чтобы их общее напряжение было высоким. Тогда и при затенении облаками, всё равно напряжение от них будет достаточно высокое для заряда аккумуляторов (АКБ). Дальнейшее наращивание напряжения массива солнечных панелей (300 В и более) обычно нецелесообразно, т.к. ведёт к существенному уменьшению КПД контроллера и монтаж панелей становится всё более опасным для жизни (постоянное напряжение особо опасно уже начиная от 100 В).
• Два датчика тока на основе датчика Холла (что намного лучше измерительного шунта) для контроля заряда/разряда от другого устройства (например, от ветрогенератора, и/или от инвертора) – опционально.
• Благодаря датчикам токов, имеется возможность работать в паре с гибридным инвертором на промышленную сеть 220 В (мгновенное добавление по необходимости тока, в том числе больше чем разрешено для заряда АКБ, минуя АКБ – хотя минимальные аккумуляторы поставить всё же необходимо).
Это касается и любых обычных инверторов – добавление мощности от СП в нагрузку без расходования АКБ. Последнее очень важно - энергия может идти транзитом, АКБ не расходуются, а значит, служат десятилетиями.
• Наличие собственного трансформаторного источника питания от солнечных панелей, что позволяет питать контроллер вне зависимости от состояния АКБ. (Работа возможна даже при полностью разряженной АКБ).
• Счетчик входящих А*ч/Вт*ч
• Возможность обновления встроенного программного обеспечения
• Контроллер, кроме напряжений АКБ 12/24/48/96 В позволяет вручную установить любые нестандартные напряжения для работы с АКБ. Полезно для работы с нестандартными щелочными АКБ, или с нестандартным количеством банок АКБ.
• Рекордный ток (до 100 А или до 60 А в зависимости от модификации) и возможность работы с системами на 96 В, позволяют получить рекордную мощность от одного контроллера: до 11 кВт (ток 100 А умножается на буферное напряжение АКБ - 110 В).
• Возможность подключения литий-железо-фосфатных (LiFePO4) аккумуляторных батарей с BMS. Контроллер сам управляет BMS или, при необходимости, автоматически передаёт управление ими инвертору МАП (контроллер соединяется дополнительным кабелем с МАП, а в последнем, тоже обеспечена возможность управления BMS).
• Три программируемых мощных реле управления внешними устройствами (например, в условиях полной автономии от электросетей, для экономии энергии, можно холодильник на ночь автоматически отключать, держа в морозилке побольше льда). В отличие от конкурентов, в КЭС DOMINATOR и PRO установлены мощные реле на 3,5 кВт - 240 В 16 А (т.е. можно подключать, к примеру, холодильник, сразу через контроллер, без всяких добавочных реле). Чаще всего эти реле используют для генерации сигнала тревоги и/или запуска генератора, но последние тенденции (особенно для автономии) – увеличение массива солнечных панелей, а не аккумуляторов, и коммутация различных устройств использующих 220 В (холодильники, бойлеры, кондиционеры, обогреватели и др.) для автоматического перевода их на питания на светлое время суток. Ведь солнечные панели испортить почти невозможно, и служат они на порядок дольше, чем аккумуляторы.
• Температурная компенсация и коррекция режимов заряда для продления срока службы аккумулятора
• Трёхстадийный заряд с буферным режимом
• Тропическое исполнение: плата контроллера защищена влагонепроницаемым покрытием (лаком), что минимизирует вредное влияние повышенной влажности и насекомых.

Параметры
