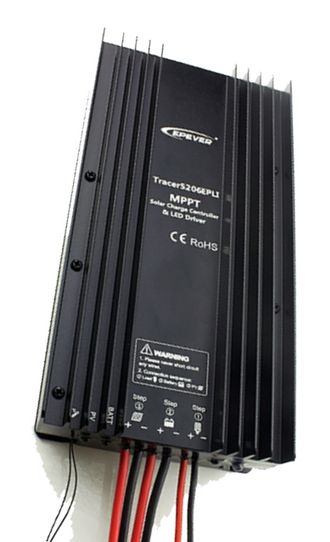

Контроллер заряда EPSolar Tracer MPPT 5206 EPLI (60 В, 20 А)

Контроллер заряда EPSolar Tracer MPPT 5206 EPLI (фото 2)

Контроллер заряда EPSolar Tracer MPPT 5206 EPLI (фото 3)

9650 руб.

КУПИТЬ В 1 КЛИК

Серия контроллеров EPSolar MPPT Tracer-EPLI сочетает в одном корпусе два устройства - контроллер заряда, основанный на технологии MPPT, и блок питания для подключения светодиодного освещения. Данный контроллер идеально подходит для светодиодного освещения, входящего в солнечную систему, и позволяет регулировать яркость. Программирование параметров управления осуществляется с мобильного приложения и инфракрасного программатора SPP-02.

Модель: Tracer 5206 EPLI со встроенным драйвером и диммированием

Номинальный ток: 20 А

Номинальное напряжение: 12/24 В (автовыбор)

Габаритные размеры: 153x105x52 мм

Вес: 1.19 кг

Модель: Tracer 5206 EPLI со встроенным драйвером и диммированием

Номинальный ток: 20 А

Номинальное напряжение: 12/24 В (автовыбор)

Габаритные размеры: 153x105x52 мм

Вес: 1.19 кг

Описание

Особенности

Улучшенная технология MPPT с эффективностью отслеживания точки максимальной мощности не менее 99.5%
Эффективность преобразования до 98%
Очень высокая скорость отслеживания точки максимальной мощности
Настриваемый ток заряда
Настройка диммирования от 0 до 100%
Функция статистики потребления в режиме реального времени
Функция температурной компенсации
Полностью герметичная конструкция, степень защиты IP68
Алюминиевый корпус для лучшего охлаждения
Настройка параметров контроллера через мобильное приложение, RC-01 (панель управления) или SPP-02 (программатор)

Технические характеристики

Модель контроллера	Tracer 2606 EPLI	Tracer 3906 EPLI	Tracer 5206 EPLI
Напряжение АБ, В (автовыбор)	12/24
Максимальное напряжение на СБ, В	60
Номинальный ток на заряда, А	10	15	20
Номинальная мощность СБ, Вт - 12 В/24 В	130/260	195/390	260/520
Максимальный выходной ток, А	3.3	4.5	6.6
Маскимальная выходная мощность, Вт	100	130	200
Диапазон напряжения MPPT, В	(Vbat + 2 В) ~ 36 В
Собственное потребление, мА	≤15 мА (12 В) / ≤22 мА (24 В)
Температурная компенсация	-3мВ/°C/2В
Связь	Инфракрасный интерфейс
Рабочая температура	-40°С…+60°С
Размер терминалов (сечение проводов)	СБ/АКБ 2.5 мм²	СБ/АКБ 4 мм²
Класс защиты	IP68
Вес, кг	0.52	1.19	1.19
Размеры, мм	124x89x30	150x93.5x32.7	153.3x105x52.1

Напряжения регулирования зависят от выбранного типа аккумуляторов.

При работе в 24В системах данные напряжения удваиваются.

Параметры заряда
Выбранный тип аккумулятора	User*	Gel	Sealed	Flooded
Напряжение выравнивающего заряда, В	9 ~ 17	---	14.6	14.8
Напряжение ускоренного заряда, В	9 ~ 17	14.2	14.4	14.6
Напряжение поддерживающего заряда, В	9 ~ 17	13.8	13.8	13.8
Напряжение повторного подключение после отключения по низкому напряжению, В	9 ~ 17	12.6	12.6	12.6
Напряжение отключения по низкому напряжению, В	9 ~ 17	11.1	11.1	11.1

* User - пользовательские настройки

Технические характеристики даны для 25°С.

Документы

Спецификация Tracer MPPT 2606 3906 5206 EPLI.pdf

477 кб, 28 апреля в 17:33

Инструкция EPSolar Tracer MPPT 2606 3906 5206 EPLI.pdf

432.3 кб, 28 апреля в 17:33
