Контроллер заряда EPSolar Tracer MPPT 2210A (100 В, 20 А)

Контроллер заряда EPSolar Tracer 2210 A MPPT применяется в солнечных электростанциях небольшой и средней мощности. Ток заряда до 20 А при напряжении подключаемых АКБ 12 В либо 24 В. Контроллер отслеживает напряжение на аккумуляторах и в зависимости от уровня их заряда меняет подаваемое напряжение и ток. Заряд аккумуляторов осуществляется в четыре этапа (восстанавливающий, основной, поглощающий, выравнивающий). Благодаря многоступенчатому алгоритму контроллер оптимизирует процесс заряда от солнечных батарей, тем самым продлевается срок эксплуатации АКБ, а ёмкость остаётся близкой к заявленному номиналу на протяжении многих циклов заряда/разряда.

Tracer 2210 A имеет встроенный алгоритм слежения за точкой максимальной мощности (MPPT - maximum power point voltage) солнечных модулей.

Технология Tracer отслеживает точку максимальной мощности (она меняется в течение дня в зависимости от погодных условий) и использует всю энергию, получаемую от солнечных модулей (до 98%) для заряда аккумуляторов. К контроллеру можно подключить массив фотоэлектрических модулей с суммарным входным напряжением входное до 100 В. Таким образом, даже в пасмурные дни, массив солнечных батарей сможет выработать достаточное напряжение для заряда. Наличие ограничителя по току предохраняет прибор от повреждения. Алгоритм полностью автоматический и не требует вмешательства пользователя.

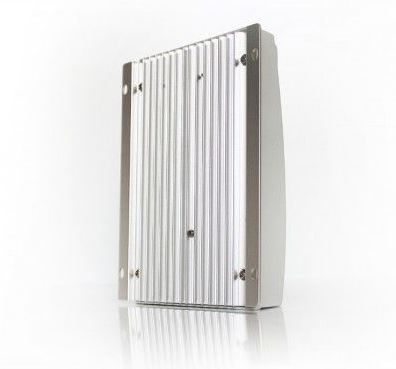

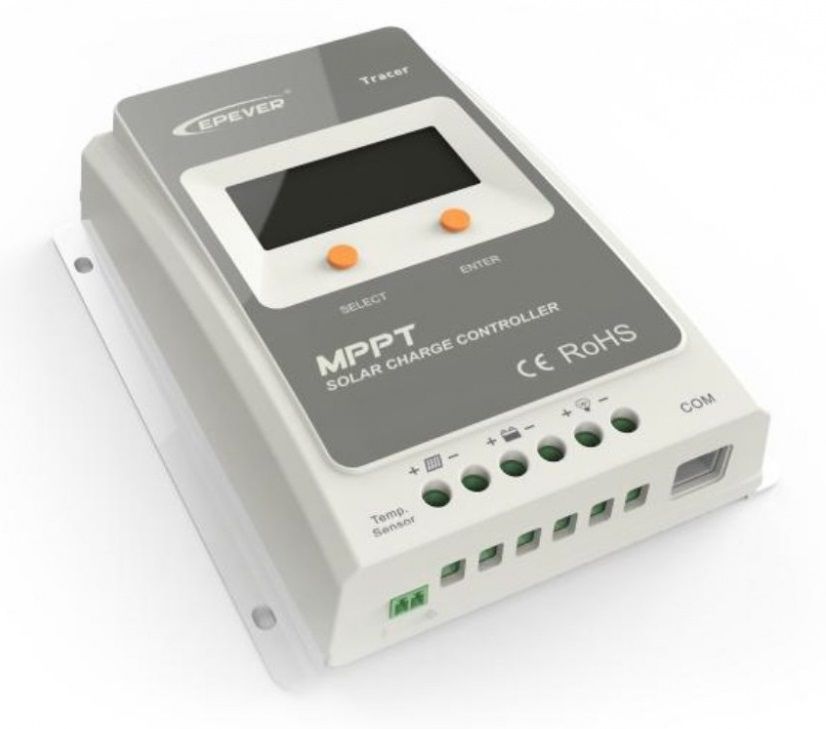

Контроллеры заряда EPSolar Tracer серии A получили обновлённый дизайн защитного корпуса. Отметка RoHS на в правом нижнем углу корпуса означает, что в его деталях не превышается допустимая европейская норма вредных веществ. Серия A является продолжением модельного ряда контроллеров Tracer EPSolar. Данную серию оснастили большим радиатором, на всю площадь тыльной поверхности, что позволяет контроллеру не перегреваться и корректно работать в самые жаркие и длинные дни.

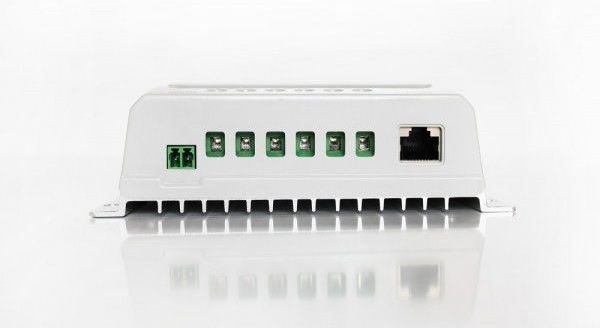

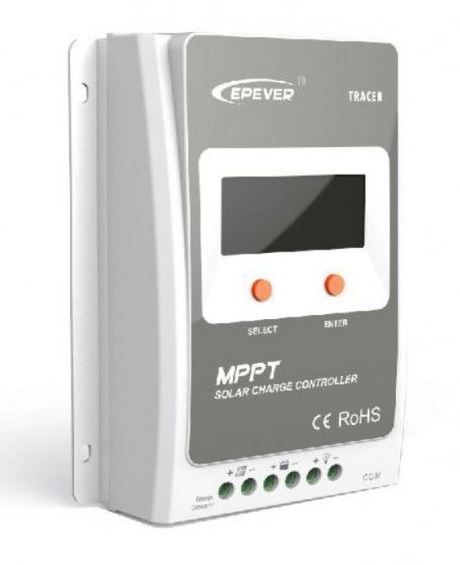

Контроллеры серии "А" получили встроенный монитор и две кнопки для навигации по меню, при помощи которых можно осуществить все пользовательские настройки прибора. При этом остался RS485-COM и с помощью переходника RJ45-USB возможно подключиться к Вашему смартфону, наладоннику, ноутбуку. Также к контроллеру можно подключить панель удаленного мониторинга MT-50 (опционально, в комплект не входит). Длина кабеля составляет 2 метра, поэтому саму панель можно переместить в удобное место для более комфортного мониторинга за параметрами работы солнечной электростанции.

Еще одной значимой опцией EPSolar Tracer A является возможность подключения температурного датчика (опционально, в комплект не входит). С его помощью у контроллера появляется возможность корректировать процесс заряда аккумуляторов с поправкой на температуру в помещении, где находятся АКБ и увеличить срок их эксплуатации.

Приятным дополнением будет возможность управления временем включения нагрузки, которая подключается к клеммам контроллера. Если в виде нагрузки подключить к контроллеру уличное освещение, то можно программировать параметры его включения и выключения. Вы можете задать время работы (в часах) после заката и перед рассветом.

Контроллер заряда Epsolar Tracer MPPT 2210A имеет следующие характеристики:

1. Передовая технология слежения за точкой максимальной мощности (MPPT), с эффективностью не менее 99,5%.
2. Высококачественные компоненты с максимальной эффективностью преобразования 98%.
3. Ультра-быстрая скорость отслеживания и гарантируемая эффективность отслеживания.
4. Автоматическое ограничение функции максимальной входной мощности от солнечных батарей гарантирует отсутствие перегрузки при любых обстоятельствах.
5. Широкий диапазон рабочих напряжений (до 100 В).
6. Автоматическая идентификация напряжения системы - 12/24 DC.
7. Встроенный ЖК-дисплей для отображения динамики изменения входных параметров и общего рабочего состояние.
8. Несколько режимов управления нагрузкой: ручное управление, свет ON/OFF, Светится + Таймер и тестовом режиме.
9. Выбор типа АКБ: Герметичный, гель, кислотный.
10. Функция температурной компенсации батареи.
11. Функция статистики энергетики в реальном времени.
12. Интерфейс шины RS-485 и протокол связи Modbus.
13. Доступно для мониторинга с ПК и выносного дисплея (MT50).
14. Обновление программного обеспечения.

Электронные защиты контроллера заряда EPSolar Tracer MPPT 2210A, от:

1. Короткого замыкания на солнечном массиве
2. Перенапряжения
3. Обратной полярности PV
4. Перезаряда аккумулятора
5. Переразряда
6. Обратной полярности подключаемой батареи
7. Перегрузки
8. Короткого замыкания нагрузки
9. Перегрева
