Контроллер заряда EP LS3024B (30 А, 12/24 В)

Каталог
Контроллеры заряда
Контроллеры заряда EPSolar (Китай)

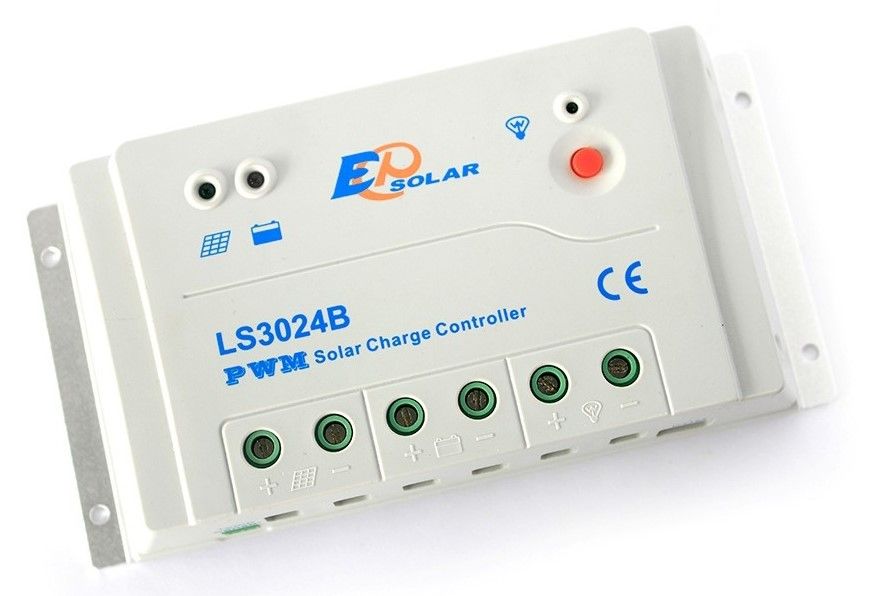

Контроллер заряда EP LS3024B (фото 1)

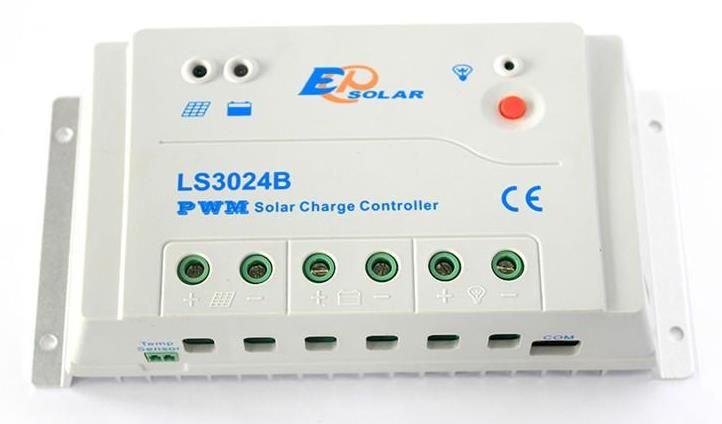

Контроллер заряда EP LS3024B (фото 2)
Контроллер заряда EP LS3024B (30 А, 12/24 В)
7900 руб.

КУПИТЬ В 1 КЛИК

Контроллеры LS1524B являются вторым поколением линейки контроллеров EPSolar LandStar. Контроллеры c индексом B отличаются от предыдущих моделей тем, что к ним можно подключать выносную панель индикации и управления MT-50 или компьютер. Класс защиты IP30.

Контроллеры LS1524B являются вторым поколением линейки контроллеров EPSolar LandStar. Контроллеры c индексом B отличаются от предыдущих моделей тем, что к ним можно подключать выносную панель индикации и управления MT-50 или компьютер. Класс защиты IP30.
Описание
Комментарии
0
Описание

В солнечных фотоэлектрических системах часто используются свинцово-кислотные аккумуляторы. Такие аккумуляторы должны защищаться от перезаряда и переразряда, поэтому очень важно включать в состав системы контроллеры заряда.


Контроллеры серии LandStar выполняют обе эти функции. LandStar идеально подходят для удаленных автономных систем электроснабжения на основе фотоэлектрических солнечных батарей.


Новая серия контроллеров заряда для солнечных батарей LandStar рассчитана для работы в фотоэлектрических системах малой мощности при токе заряда до 10/20/30 А и мощности нагрузки соответственно до 120/240/360 Вт. Серию отличает полностью закрытое исполнение и интуитивно понятная индикация.


Контроллеры имеют все необходимые европейские сертификаты. Могут использоваться в тропических условиях.


Особенности LandStar

  • Регулирование по напряжению
  • Электронный предохранитель. Ошибки при подключении оборудования не выведут из строя контроллер.
  • Широтно-импульсная последовательная модуляция тока заряда
  • Автоматическое подключение нагрузки при заряде АБ
  • Температурная компенсация; датчик температуры вынесен на переднюю панель
  • 4 режима заряда: быстрый (форсированный), насыщающий, выравнивающий, поддерживающий
  • Возможность выбора типа аккумуляторов
  • Низкая цена, высокая надежность
  • Тропическое исполнение: плата контроллера защищена влагонепроницаемым покрытием (лаком), что минимизирует вредное влияние повышенной влажности и насекомых. Терминалы защищены от коррозии.
  • Легкость использования – LandStar полностью автоматическое устройство и не требует регулировок со стороны пользователя, кроме выбора типа аккумуляторных батарей.
  • Точность параметров обеспечивается применением микроконтроллера
  • Стандартный разъем RJ45 для полключения выносной панели или компьютера (стандартный протокол Modbus для RS485)
  • Фильтрация всплесков напряжения на нагрузке
  • Статистика по выработке энергии
  • Заземление - общий положительный провод


Электронная защита

  • Отключение СБ после достижения конечного напряжения заряда АБ
  • Отключение нагрузки при недопустимо низком напряжении на АБ
  • Защита от неправильной полярности подключения СБ, АБ и нагрузки
  • Защита от короткого замыкания (КЗ) на входе (СБ)
  • Защита от КЗ в нагрузке
  • Защита от перегрева
  • Защита нагрузки от перенапряжения на входе
  • Защита от молний варистором
  • Низкий уровень электромагнитных излучений
  • Защита от обрыва в цепи АБ
  • Предотвращение разряда АБ через СБ в ночное время
  • Электронный предохранитель


Технические характеристики

Тип контроллера LS1024B LS2024 LS3024
Напряжение АБ, В (автовыбор) 12/24
Максимальное напряжение на СБ, В 50
Макс. ток на входе, А 10 20 30
Макс. ток нагрузки, А 10 20 30
Защита от перегрузки, в % от номинального тока
125% в течение 60 секунд, 150% в течение 5 секунд
Макс. собственное потребление, мА 8.4mA(12V)?7.8mA(24V)
Температурная компенсация -3мВ/°C/2В
Рабочая температура -35°С…+55°С
Размер терминалов (сечение проводов) 6 мм2 10 мм2
Класс защиты IP30
Вес, г 130 300 500
Размеры, мм 138.6x69.3x37 160x81.4x48 201x101.3x57
Монтажные размеры 130x45 мм 135x55 мм


Напряжения регулирования зависят от выбранного типа аккумуляторов.

При работе в 24В системах данные напряжения удваиваются.

Параметры заряда
Выбранный тип аккумулятора User* Gel Sealed Flooded
Напряжение отключения по высокому напряжению, В 16 16 16
Максимально возможное напряжение заряда, В 9-17 15.5 15.5 15.5
Напряжение выравнивающего заряда, В 9-17 ----- 14.6 14.8
Напряжение насыщающего заряда, В 9-17 14.2 14.6 14.8
Напряжение подзаряда (float), В 9-17 13.8
Напряжение повторного цикла насыщающего заряда, В 9-17 13.2
Напряжение повторного подключения нагрузки, В 9-17 12.6
Напряжение подключения после предупреждения о глубоком разряде, В 12.2
Напряжение предупреждения о низком заряде, В 12
Точка защитного отключения при разряде, В 11.1
Предельное напряжение разряда, В 10.8
Время выравнивающего заряда, часов ----- 2 2
Время насыщающего заряда, часов 2

* User - пользовательские настройки

Технические характеристики даны для 25°С.
