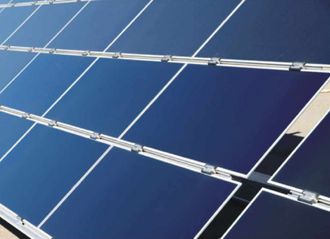

Комплект для монтажа 3 аморфных модулей НОР-TFH

Данная система подходит для установки 3 безкаркасных солнечных модулей размером 130*110 см и толщиной 6-7 мм (типа GET-115). Если у вас модули других размеров - укажите их размеры (длина, ширина) и мы подберем вам необходимый комплект для установки ваших модулей. Толщина должны быть в пределех 6-8 мм.

Модули комплектуются соответствующими зажимами и резиновыми уплотнителями. Есть 2 варианта зажимов и уплотнителей.

1. HOP-TFEC и HOP-TFIC - соответственно концевые и срединные зажимы

2. GET clams и GET rubbers - соответственно зажимы и резиновые уплотнители. Они немного дороже, но более надежно закрепят модули, рекомендуются для крепления модулей под углом более 30-40 градусов к горизонту.

Технические характеристики:

Место установки: наклонная пологая крыша c углом наклона до 40 градусов (если наклон больше, то нужно применять крепление для вертикального ряда)

Угол наклона: соответствует наклону крыши

Максимальная скорость ветра: < 55 м/с

Нагрузка снега: < 1,4 кН/м2
Соответствие стандартам: AS/NZS 1170 и другие международные стандарты

Комплектующие:

Материал: Алюминиевый сплав высокого класса Al6005-Т5 и нержавеющая сталь SUS304

Антикоррозийность: Анодированный алюминий и нержавеющая сталь

Гарантия производителя: 10 лет, срок службы — 25 лет

Система для 3 бескаркасных фотоэлектрических модулей:

• рейка (3400 мм, 2 шт. для монтажа в горизонтальный ряд);
• серединный зажим (4 шт.);
• концевой зажим (4 шт.);
• крепеж для заземления (2 шт.);
• клипса заземления (2 шт.);
• комплект для крепления рейки к крыше (4 шт.)

Если вы хотите разместить больше модулей по длине рейки, можно добавить срединные зажимы. Общая ширина модулей должна быть примерно на 5-6 см меньше длины реек. Лишняя длина реек обрезается.
