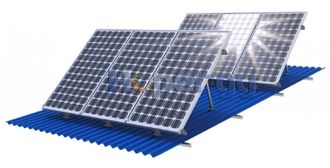

Комплект для монтажа 9 модулей с регулируемым углом наклона НОР

Система для монтажа фотоэлектрических модулей с регулируемым углом наклона позволяет менять угол наклона модулей в зависимости от сезона. Как известно, оптимальный угол наклона в средней полосе России составляет около 35 градусов летом, а зимой — 60-70 градусов. Данная система подходит для установки 9 каркасных солнечных модулей 160-200 Вт (шириной около 81 см), 210-250 Вт (шириной около 1 м) с толщиной рамки от 35 до 50 мм.

Есть 2 варианта по диапазону регулирования угла наклона 15-30º или 30-60º. Комплекты отличаются только высотой задних стоек. В цене по умолчанию заложены стоики для 30-60º.

Данная система также может быть использована для установки системы на вертикальную стену, что позволить устанавливать модули под углом от 30-60 или 60-85 градусов к горизонту.

Технические характеристики:

Место установки: Плоская или наклонная пологая крыша (угол наклона до 20 градусов)

Угол наклона конструкции: регулируемый 30-60° или 15-30º (общий угол наклона равен сумме наклона конструкции и наклона крыши)

Максимальная скорость ветра: < 55 м/с

Нагрузка снега: < 1,4 кН/м2
Соответствие стандартам: AS/NZS 1170 и другие международные стандарты

Комплектующие:

Материал: Алюминиевый сплав высокого класса Al6005-Т5 и нержавеющая сталь SUS304

Антикоррозийность: Анодированный алюминий и нержавеющая сталь

Гарантия производителя: 10 лет, срок службы — 25 лет

Система для 9 фотоэлектрических модулей:

• Для модулей 160-200Вт шириной около 81 см - рейка 3100 мм, 2шт. и рейка 2300 - 4 шт.);
• Для модулей 210-250Вт шириной около 100 см - рейка 3100 мм, 6шт.;
• стыковые соединители HOP-SPK - 4 шт.;
• серединный зажим (16шт. для установки в 1 ряд, 14 шт. для установки в 2 ряда);
• концевой зажим (4шт.для установки в 1 ряд, 8 шт. для установки в 2 ряда));
• крепеж для заземления (2шт.);
• клипса заземления (16шт.);
• передняя стойка (9шт.);
• задняя стойка (9шт.);

Если вы хотите разместить больше модулей по длине рейки, можно добавить срединные зажимы. Общая ширина модулей должна быть примерно на 5-6 см меньше длины реек. Лишняя длина реек обрезается.

Возможно размещение модулей в 2 ряда, для этого нужно подобрать длины реек и изменить количество зажимов. Если вам нужен комплект для установки в 2 или больше рядов, напишите об этом в комментарии к заказу, мы подберем вам необходимый комплект.
