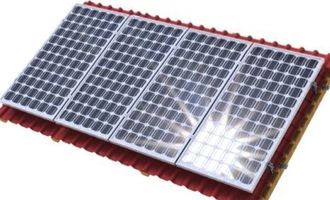

Комплект для монтажа 4 солнечных модулей на наклонной крыше HOP

Данная система подходит для установки 8 каркасных солнечных модулей 160-200 Вт (шириной около 81 см), 210-250 Вт (шириной около 1 м) с толщиной рамки от 35 до 50 мм. Если у вас модули других размеров - укажите их размеры (длина, ширина, толщина) и мы подберем вам необходимый комплект для установки ваших модулей.

Технические характеристики:

• Место установки: Черепичная или плоская наклонная  крыша
• Угол наклона: Соответствует углу наклона крыши
• Материал: Алюминиевый сплав высокого класса Al6005-Т5 и нержавеющая сталь SUS304
• Антикоррозийность: анодированный алюминий и нержавеющая сталь
• Гарантия производителя: 10 лет, срок службы — 25 лет
• Максимальная скорость ветра: < 55 м/с
• Нагрузка снега: < 1,4 кН/м2
• Соответствие стандартам: AS/NZS 1170 и другие международные стандарты

Комплектующие:

Система для 4 фотоэлектрических модулей:

• Для модулей 160-200 Вт шириной около 81 см - рейка 3400 мм, 2шт.;
• Для модулей 210-250 Вт шириной около 100 см - 2 варианта
  • рейка 2100 мм, 4шт. + стыковые соединители HOP-SPK - 2шт. включены в стоимость реек);
  • рейка 4200 мм 2 шт.
• серединный зажим (6шт.);
• концевой зажим (4шт.);
• клипса заземления (6шт.);
• крепеж для заземления (2шт.);
• набор скоб для крепления реек на крыше (4 для реек 2*3400 или 6 для реек 4*2300):
  • для черепичной крыши GR-IK-01
  • для ровной крыши HOP-TH-L

Подробная информация о конструкции и порядке монтажа находится в руководстве по монтажу.

Если вы хотите разместить больше модулей по длине рейки, можно добавить срединные зажимы. Общая ширина модулей должна быть примерно на 5-6 см меньше длины реек. Лишняя длина реек обрезается.

Возможно размещение модулей в 2 ряда, для этого нужно подобрать длины реек и изменить количество зажимов. Если вам нужен комплект для установки в 2 или больше рядов, напишите об этом в комментарии к заказу, мы подберем вам необходимый комплект.
