Комплект для монтажа 4 модулей с регулируемым углом наклона HOP

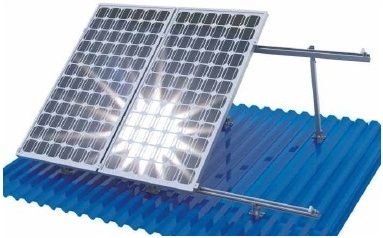

Система для монтажа фотоэлектрических модулей с регулируемым углом наклона позволяет менять угол наклона модулей в зависимости от сезона. Как известно, оптимальный угол наклона в средней полосе России составляет около 35 градусов летом, а зимой — 60-70 градусов. Данная система подходит для установки 4 каркасных солнечных модулей 160-200 Вт (типа MSW, ТСМ, ФСМ), 220-240 Вт (РЗМКП, ФСМ, ТСМ, SolarSwiss и т.п.) и ТСМ-250 Вт. Выбирайте высоту зажимов в опциях исходя из толщины рамки модулей. Если у вас модули других размеров - укажите их размеры (длина, ширина, толщина) и мы подберем вам необходимый комплект для установки ваших модулей.

Есть 2 варианта по диапазону регулирования угла наклона 15-30º или 30-60º. Комплекты отличаются только высотой задних стоек. В цене по умолчанию заложены стоики для 30-60º.

Данная система также может быть использована для установки системы на вертикальную стену, что позволить устанавливать модули под углом от 30-60 или 60-85 градусов к горизонту.

Технические характеристики:

Место установки: Плоская или наклонная пологая крыша (угол наклона 5-20 градусов), или вертикальная стена.

Угол наклона: регулируемый от 30 до 60 градусов или 15-30º

Максимальная скорость ветра: < 55 м/с
Нагрузка снега: < 1,4 кН/м2
Соответствие стандартам: AS/NZS 1170 и другие международные стандарты

Комплектующие:

Материал: Алюминиевый сплав высокого класса Al6005-Т5 и нержавеющая сталь SUS304

Антикоррозийность: Анодированный алюминий и нержавеющая сталь

Гарантия производителя: 10 лет, срок службы — 25 лет

Система для 4 фотоэлектрических модулей для разных модулей отличается длиной реек в комплекте:

• Для модулей 160-200Вт шириной около 81 см - рейка 3400 мм, 2шт.);
• Для модулей 210-250Вт шириной около 100 см - рейка 2100 мм, 4шт. + стыковые соединители HOP-SPK - 2шт. включены в стоимость реек);
• серединный зажим (6 шт.);
• концевой зажим (4 шт.);
• клипса для заземления (2шт.);
• зажим заземления (6шт.);
• передняя стойка (4шт.);
• задняя стойка (4шт.);

Если вы хотите разместить больше модулей по длине рейки, можно добавить срединные зажимы. Общая ширина модулей должна быть примерно на 5-6 см меньше длины реек. Лишняя длина реек обрезается.

Возможно размещение модулей в 2 ряда, для этого нужно подобрать длины реек и изменить количество зажимов. Если вам нужен комплект для установки в 2 или больше рядов, напишите об этом в комментарии к заказу, мы подберем вам необходимый комплект.
