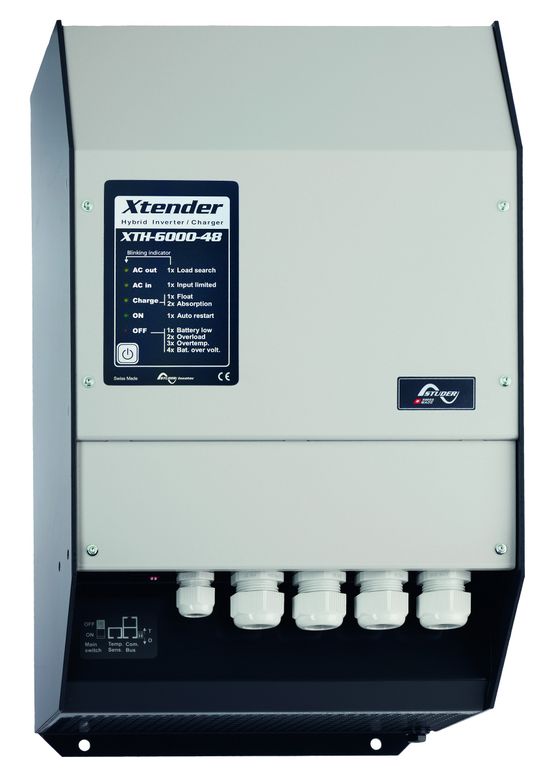

Инверторы Xtender являются высококачественными и максимально гибкими устройствами. Основные области применения - резервные и автономные системы электроснабжения с аккумуляторами, системы электроснабжения с возобновляемыми источниками энергии (солнечными батареями, ветроустановками, микроГЭС и т.п.). Инверторы Xtender обладают рядом уникальных свойств, выгодно отличающих их от других подобных устройств.
К уникальным функциям Studer Xtender относятся:
Добавление мощности от аккумуляторов к сетевой в любой период времени
Динамическое ограничение потребляемого из сети тока в зависимости от падения напряжения в сети
Гибкие настройки приоритета для источника постоянного тока, возможны 2 режима работы приоритета
мягкий, без отключения от сети, при этом из сети потребляется 10% тока нагрузки
полное отключение от сети и подключение в зависимости от напряжения на аккумуляторах
Возможность подключения сетевого фотоэлектрического инвертора к выходу ББП Xtender; заряд АБ от сетевого инвертора, управление работой сетевого фотоэлектрического инвертора путем изменения частоты или управляющими контактами
Более 500 пользовательских и более 2000 инсталлерских настроек
2 управляющих реле, работающих по настраиваемым алгоритмам
встроенная возможность управления автоматическим запуском и остановкой резервного электрогенератора
Внешние дополнительные устройства X-Com, X-COM-MS. BSP и др. расширяют коммуникативные и сервисные функции инверторов
С 2013 года - передача данных о работе системы на центральный сервер по Ethernet. 3G, Wi-Fi, для удаленного мониторинга и управления вашей системой (требуется дополнительное оборудование X-Com Ethernet или 3G)
Все инверторы Xtender используют для индикации и управления выносную панель управления RCC.
Общие функции инверторов Xtender
Серия Xtender предлагает новую функцию Smart-Boost, которая позволяет увеличить выходную мощность источника переменного тока, например, генератора или имеющейся сети электроснабжения, даже в случае подключения особых видов нагрузки (индуктивная, асимметричная, с высокими пусковыми токами). Также возможно комбинированное использование инвертора Xtender с практически любыми уже имеющимися инверторами для увеличения выходной мощности.
Комбинированные устройства серии Xtender выполняют функции инвертора, зарядного устройства для аккумуляторов, и имеют встроенное реле переключения между источникам переменного тока и аккумуляторами. И их помощью можно реализовать поддержку маломощного внешнего источника переменного тока (например, генератор или "слабая" сеть).
Эти функции могут комбинироваться между собой и работают полностью автоматически, линейка инверторов данной серии обеспечивает исключительное удобство использования и оптимальное распределение доступной энергии.
Для создания трехфазной системы можно объединять несколько инверторов Studer Xtender, также можно увеличить мощность каждой фазы, соединив до трех инверторов параллельно. Таким образом, в одной системе могут одновременно работать до 9 инверторов Studer Xtender.
Программируемые вспомогательные контакты расширяют функции инвертора, они позволяют подключаться к существующим системам электроснабжения.
Многофункциональные контакты
Контакты без разности потенциалов могут быть запрограммированы для обеспечения множества дополнительных функций. Возможно настроить их так, чтобы они реагировали на различные события внутри или снаружи инвертора (присутствие сети, напряжение аккумуляторной батареи, сообщение об ошибке и много еще другог). Контакты также могут быть запрограммированы на выключение по таймеру или в заданные временные промежутки (ночью, в выходные и т.п.) В зависимости от ситуации они могут быть использованы для автоматического запуска генератора, отключения второстепенной нагрузки, работы аварийного сигнала, управлением зарядом аккумуляторов и т.п.
Функция Smart-Boost
Функция Smart Boost позволяет увеличить выходную мощность источника переменного тока, например, генератора или имеющейся сети электроснабжения, даже в случае подключения особых видов нагрузки (индуктивная, асимметричная, с высокими пусковыми токами). Также возможно комбинированное использование инвертора Studer Xtender с практически любыми уже имеющимися инверторами для увеличения выходной мощности.
Основные возможности блоков бесперебойного питания Xtender:
Возможность параллельного соединения до 3 устройств (до 9 устройств в трехфазной системе)
Синусоидальная форма выходного напряжения
Надежность и бесшумность при подключении любого вида нагрузки
Способность выдерживать большие (3-кратные) перегрузки
Функция поддержки источника переменного тока (Smart Boost)
Функция распределения энергии с возможностью тонкой настройки (в том числе с приоритетом для источника постоянного тока)
Автоматическое определение нагрузки
Функция поиска нагрузки в режиме ожидания с возможностью тонкой настройки в широком диапазоне начиная с низкого уровня
Оптимальная защита аккумуляторной батареи
Встроенное зарядное устройство с возможностью тонкой настройки
4-стадийный программируемый процесс заряда аккумулятора
Ультрабыстрое реле передачи
Может быть использован в качестве резервного устройства или источника бесперебойного питания (UPS)
Динамическое ограничение входного тока в зависимости от входного напряжения (функция DynaMoto) - очень востребована при "плохой" сети - а в России очень много мест с перегруженными и изношенными электрическими сетями
Возможность заряда аккумуляторов с выхода и входа, что позволяет подключать к выходу инвертора сетевой фотоэлектрический инвертор
Возможность изменения выходной частоты в режиме инвертора в зависимости от напряжения на аккумуляторах
Высокая эффективность
Ультрабыстрое регулирование
Контроль осуществляется процессором с цифровой обработкой сигналов
Высший уровень надежности. Гарантия производителя 5 лет
Супер-гибкая настройка системы электроснабжения - практически любые ваши фантазии по требованиям к системе бесперебойного электроснабжения могут быть исполнены при применении ББП Xtender.
Технические характеристики:
Номинальное напряжение аккумулятора
48 В
Входное напряжение
38 - 68 В
Мощность при длительной работе, 25°C
5000 В*А
Мощность Smart-Boost
6000 В*А
Max. мощность 30 мин, 25°C
6000 В*А
Max. мощность 5 сек, 25°C
3 x Pcont
Max. эффективность
96 %
Чувствительность определения нагрузки (спящий режим)
от 2 Вт до 25 Вт
Потребление OFF / в спящем режиме / ON
1,8 Вт / 3 Вт / 22 Вт
Cos φ
0,1-1
Напряжение на выходе
230 В / 180 В...245 В +/- 2 % (точная настройка)
Частота на выходе
50 / 45-65 Гц +/- 0,05 % (точная настройка)
Гармоническое искажение
<2 %
Защита от перезаряда и короткого замыкания
автоматическое разъединение с двумя перезапусками
Защита от перегрева
предупреждение перед отключением - с автоматическим перезапуском
Зарядное устройство
Регулировка заряда батареи в 6 шагов:
I - U - Uo - Equalize - Uo(low) - U(periodic)
Регулируемый зарядный ток
0-100 А
Регулирование тока на входе
1-50 А
Max. входное напряжение
265 В переменного тока
Диапазон входного напряжения переменного тока
Регулируемый диапазон от 150 до 230 В
Частота на входе
45 - 65 Гц
PFC — компенсация коэффициента мощности
да, в соответствии с EN 61000-3-2
Общие характеристики
Настраиваемые многофункциональные контакты
2 независимых контакта 16 А/250 В (без разности потенциалов)
