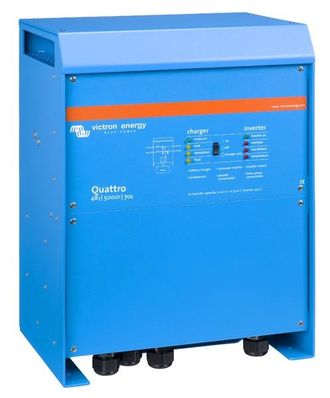

Блок бесперебойного питания Victron Quattro 48/5000/70-100/100 (4500 Вт, 48 В)

Инвертор удовлетворяет самым высоким требованиям и способен без проблем питать любую нагрузку, требовательную к качеству выходной синусоиды переменного тока (холодильные компрессоры, компьютеры, телевизоры и пр.). Для запуска нагрузок с большими пусковыми токами реализована уникальная технология, обеспечивающая кратковременное увеличение мощности инвертора до 10 кВт.

Для достижения более высокой выходной мощности, до 10 инверторов могут быть подключены параллельно (в том числе в трёхфазных конфигурациях). Номинальная мощность системы может достигать 135 кВт.

Без нагрузки (на холостом ходу) и при малой нагрузке, инвертор потребляет 25 Вт. Во время работы в режиме поиска нагрузки, собственное энергопотребление инвертора снижается до 6 Вт. В этом режиме инвертор выключен в случае отсутствия или малой нагрузки, и включается каждые две секунды на короткий промежуток времени. В режиме энергосбережения (AES), собственное энергопотребление составляет 20 Вт (инвертор работает постоянно). Режим энергосбережения можно установить с помощью компьютерного программного обеспечения «VEConfigure», подключив инвертор к ПК.

Инвертор может быть подключен одновременно к двум независимым источникам переменного тока (например, к промышленной сети и генератору), благодаря наличию двух входов: AC1, АС2. Один из источников является приоритетным (по входу AC1). Переключение на активный источник переменного тока происходит автоматически.

Инвертор имеет два программируемых аналоговых/цифровых порта ввода/вывода. Эти порты могут использоваться для различных целей. Одно из применений, это подключение к системе управления зарядом литий-ионных батарей (BMS).

Подключение к персональному компьютеру производится через порт RS-485 с использованием устройства «Victron interface MK2-USB». При помощи программного обеспечения для ПК «VEConfigure» производится мониторинг инвертора, настройка необходимых параметров, а также программирование встроенного реле (например, для запуска генератора).

Если инвертор используется в качестве резервного источника переменного тока (при существующей сети 220В), для быстрого перехода на питание от АКБ служит встроенное автоматическое трансферное реле. Время переключения составляет менее 20 мс, поэтому компьютеры и другое чувствительное электронное оборудование продолжают работать без сбоев. При активизации режима «UPS» инвертор переходит на работу от АКБ ещё быстрее (практически без задержки).

Функция PowerControl, при необходимости, позволяет ограничить потребляемую мощность зарядным устройством АКБ от источника переменного тока. Это позволяет предотвратить перегрузку генератора или внешней сети во время стадии интенсивного заряда АКБ. Таким образом, для заряда АКБ используется только «избыточный» ток.

Функция PowerAssist позволяет повысить мощность существующей сети переменного тока. Инвертор автоматически определяет недостаток необходимой мощности, и немедленно компенсирует его при помощи подмешивания энергии от АКБ.

Функция «Frequency shift» позволяет сдвигать выходную частоту инвертора на 1 Гц (например, с 50 Гц до 51 Гц). Если солнечный (сетевой) инвертор подключен к выходу Quattro, избыточная солнечная энергия может направляться на заряд АКБ. После достижения определённого уровня заряженности АКБ, солнечный инвертор отключается методом «частотного сдвига». При дальнейшем незначительном снижении напряжения на АКБ, частота Quattro возвращается к норме, и солнечный инвертор подключается вновь.

Технические характеристики:

* Программируемое реле по умолчанию установлено как «реле сигнализации». Может быть настроено для запуска генератора или исполнения других функций (переменный ток: 230 В / 4 А; постоянный ток: 4 А - до 35 В, 1 А - до 60 В).

** В том числе применяется для связи с системой управления зарядом литий-ионных батарей (BMS).
