Количество выравнивающих ячеек ЭЛНИ: 8 шт.
Максимальное напряжение батареи: 36 В
Минимальное напряжение батареи: 18 В
Минимальное разрядное напряжение на отдельных аккумуляторах, не менее: 2,5 В
Назначение блока
Электронный нивелир напряжений ЭЛНИ-8/4R-05 предназначен для выравнивания напряжений на отдельных аккумуляторах батареи, состоящей из литий-ионных, литий-железофосфатных и литий-полимерных аккумуляторов во всех режимах эксплуатации, включая режимы заряда, режимы разряда, буферные режимы, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного накопителя электроэнергии с длительным ресурсом, входящего в состав системы электроснабжения (СЭС), предназначенной для электропитания бортовой и стационарной аппаратуры различного назначения.
Основные технические характеристики:
|
1 |
Количество выравнивающих ячеек ЭЛНИ |
8 |
|
2 |
Максимальное напряжение батареи, В |
36 |
|
3 |
Минимальное напряжение батареи, В |
18 |
|
4 |
Минимальное разрядное напряжение на отдельных аккумуляторах, не менее, В |
2,5
|
|
5 |
Максимальное зарядное напряжение на отдельных аккумуляторах, не более, В |
4,3
|
|
6 |
Выходное сопротивление выравнивающих ячеек, не более, мОм |
22 |
|
7 |
Максимальный ток разбаланса, А |
10 |
|
8 |
Номинальный ток разбаланса, А |
5 |
|
9 |
Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА |
32 |
|
10 |
Температура окружающей среды - хранения - эксплуатации |
-50+60°С -10+50°С |
|
11 |
Габариты, мм |
85х50х50 |
|
12 |
Масса, кг |
0,30 |
Указания по эксплуатации

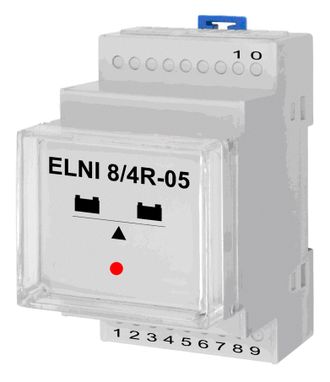

Электронный нивелир напряжений ЭЛНИ-8/4R-05 устанавливается на DIN-рейку в щит постоянного тока, в непосредственной близости от полносборной аккумуляторной батареи напряжением 24 В с целью проведения нивелирования разбаланса напряжений между отдельными группами 3,2 В батарей, соединенными последовательно. Распайка выходных проводов и подсоединение модуля ЭЛНИ к АБ производится в соответствии со схемой, рис. 1 в следующей последовательности.
1. Подготавливаются и подключаются к соответствующим клеммам отдельных 3,2 В АБ соединительные провода необходимой длины сечением 2,5-4 кв.мм для последующего подключения каждой из клемм 3,2В АБ к соответствующим клеммам (1-2-3-4-5-6-7-8-9) ЭЛНИ.
Внимание! С целью предотвращения непроизвольных замыканий, каждый провод, подключенный к соответствующей клемме АБ, должен быть изолирован с другого своего конца. Замыкание проводов не допускается!
2. Подключенные к соответствующим клеммам 3,2В АБ провода подключаются последовательно, по–порядку, к клеммам (1-2-3-4-5-6-7-8-9) ЭЛНИ, начиная с (-) клеммы АБ. Необходимо неукоснительно соблюдать требуемый порядок и последовательность подключения!
Подсоединение нивелира к АБ производится в соответствии с рис. 1.
Рис.1.
Обозначения на рис. 1.:
1 – «минус» аккумулятора №1,
2 – «плюс» аккумулятора №1,
3 … 9 «плюс» аккумуляторов №2…№8,
0/1 – сигнал на включение/ выключение ЭЛНИ-8/4R-05
3. После подключения проводов 24В АБ к ЭЛНИ-8/4R-05, ЭЛНИ не включен в активный режим. Светодиод, расположенный на передней панеле ЭЛНИ, не горит. ЭЛНИ находится в «ждущем режиме» при токе потребления не более 3 мА.
3.1. Включение ЭЛНИ (перевод ЭЛНИ в «активный режим» выравнивания напряжений между 3,2В батареями) производится путем размыкания сигнальной цепи модуля, обозначенной 1/0 (например, убрав соответствующую перемычку). При этом загорается в мигающем режиме соответствующий светодиод. Имеется возможность дистанционно управлять режимами включения/выключения ЭЛНИ, например, подключив к сигнальным контактам ЭЛНИ 1/0 через соответствующие провода тумблер или другой переключатель.
3.2. Включение/отключение ЭЛНИ в активный режим производится посредством размыкания/замыкания соответствующих контактов 1/0.
ВНИМАНИЕ!
При подключении ЭЛНИ к АБ необходимо неукоснительно соблюдать полярность и последовательность коммутации силовых и сигнальных проводов в соответствие с представленной схемой (рис.1). Несоблюдение указанных требований может привести к выходу из строя устройства.
Меры безопасности
Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует по возможности обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
