Число групп аккумуляторов в батарее: 4
Ном. напр. каждой группы аккумуляторов, В: 12
Номинальное напряжение полносборной батареи, В: 48
Макc. напр. каждой группы аккумуляторов, В (не более): 16
Мин. напряжение каждой группы аккумуляторов, В: 9

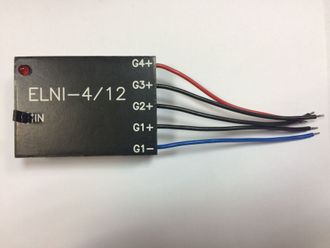

Назначение блока
Электронный нивелир напряжений ЭЛНИ-4/12-05 предназначен для выравнивания напряжений на 4-х последовательно соединенных 12-ти вольтовых литий-ионных, литий-железофосфатных, литий-полимерных, свинцово-кислотных и других типах аккумуляторных батареях, с номинальным напряжением 48В, во всех режимах эксплуатации, включая режимы заряда, режимы разряда, буферные режимы, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного высоковольтного накопителя электроэнергии с длительным ресурсом, входящего в состав систем электроснабжения (СЭС), предназначенных для электропитания бортовой и стационарной аппаратуры различного назначения.
Основные технические характеристики:
|
1 |
Число групп аккумуляторов в батарее |
4 |
|
2 |
Номинальное напряжение каждой группы аккумуляторов, В |
12 |
|
3 |
Номинальное напряжение полносборной батареи, В |
48 |
|
4 |
Максимальное напряжение каждой группы аккумуляторов, В (не более) |
16 |
|
5 |
Минимальное напряжение каждой группы аккумуляторов, В |
9 |
|
6 |
Выходное сопротивление выравнивающих ячеек ЭЛНИ, не более, Ом |
0,1 |
|
7 |
Максимальный ток разбаланса ЭЛНИ, не более, А (в течение времени до 5 сек.) |
10 |
|
8 |
Номинальный ток разбаланса ЭЛНИ, А |
5 |
|
9 |
Собственное энергопотребление ЭЛНИ в выкл. режиме, не более, мА |
3 |
|
10 |
Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА |
12 |
|
11 |
Температура окружающей среды - хранения - эксплуатации |
-50 + 60°С -10 + 50°С |
Комплект поставки
- Электронный нивелир - 1 шт.
- Паспорт - 1 шт.
Указания по эксплуатации
Электронный нивелир напряжений ЭЛНИ-4/12-05 устанавливается в непосредственной близости от полносборной аккумуляторной батареи напряжением 48 В с целью проведения нивелирования разбаланса напряжений между отдельными группами 12В батарей, соединенными последовательно. Распайка выходных проводов и подсоединение модуля ЭЛНИ к АБ производится в соответствии со схемой, рис. 1 в следующей последовательности.
1. Подготавливаются и подключаются к соответствующим клеммам отдельных 12 В АБ соединительные провода необходимой длины сечением 2,5 кв.мм для последующего подключения каждой из клемм 12В АБ к соответствующим клеммам G1-(1) G1+(2) G2+(3) G3+(4) G4+(5) ЭЛНИ.
Внимание! С целью предотвращения непроизвольных замыканий, каждый провод, подключенный к соответствующей клемме АБ, должен быть изолирован с другого своего конца. Замыкание проводов не допускается!
2. Подключенные к соответствующим клеммам 12В АБ провода подключаются последовательно, по–порядку, к клеммам 1(G1-) – 2(G1+) – 3(G2+) – 4(G3+) – 5(G4+) ЭЛНИ, начиная с (-) клеммы АБ.
Необходимо неукоснительно соблюдать требуемый порядок и последовательность подключения!
Рис.1.
3. После подключения проводов 48В АБ к ЭЛНИ-4/12, ЭЛНИ не включен в активный режим. Светодиод, расположенный на передней панеле ЭЛНИ, не горит. ЭЛНИ находится в «ждущем режиме» при токе потребления не более 3 мА.
4. Включение ЭЛНИ (перевод ЭЛНИ в «активный режим» выравнивания напряжений между 12В батареями) производится путем размыкания сигнальной цепи модуля, обозначенной 1/0 (например, убрав соответствующую перемычку). При этом загорается в мигающем режиме соответствующий светодиод. Имеется возможность дистанционно управлять режимами включения/выключения ЭЛНИ, например, подключив к сигнальным контактам ЭЛНИ 1/0 через соответствующие провода тумблер или другой переключатель.
Включение/отключение ЭЛНИ в активный режим производится посредством размыкания/замыкания соответствующих контактов 1/0.
Отключение ЭЛНИ от АБ производится в обратной последовательности G4+(5) G3+(4) G2+(3) G1+(2) G1-(1), предварительно установив перемычку в сигнальную цепь (1/0).
Меры безопасности
Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
