Число групп аккумуляторов в батарее: 2
Номинальное напряжение каждой группы аккумуляторов: 12 В
Номинальное напряжение полносборной батареи: 24 В
Минимальное напряжение каждой группы аккумуляторов: 9 В
Назначение блока

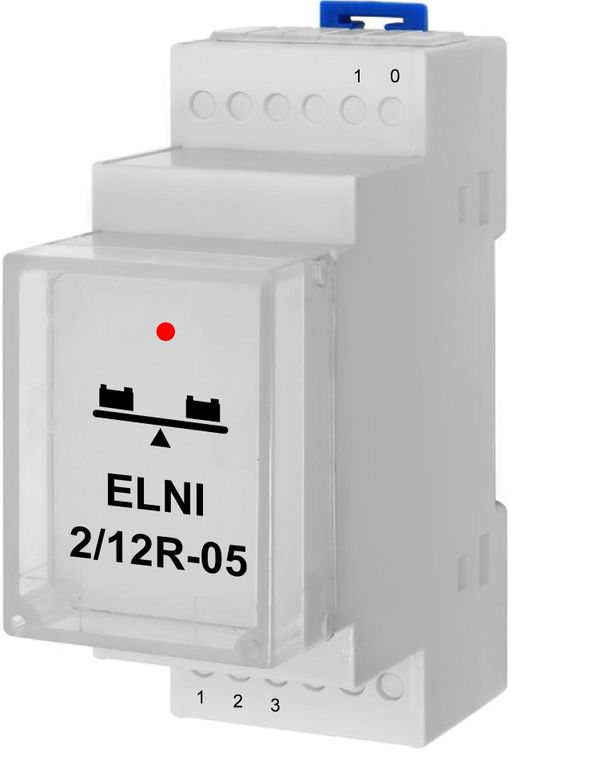

Электронный нивелир напряжений ЭЛНИ-2/12R-05 предназначен для выравнивания напряжений на 2-х последовательно соединенных 12-ти вольтовых литий-ионных, литий-железофосфатных, литий-полимерных, свинцово-кислотных и других типах аккумуляторных батареях, с номинальным напряжением 24В, во всех режимах эксплуатации, включая режимы заряда, режимы разряда, буферные режимы, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного высоковольтного накопителя электроэнергии с длительным ресурсом, входящего в состав систем электроснабжения (СЭС), предназначенных для электропитания бортовой и стационарной аппаратуры различного назначения.
Основные технические характеристики:
| 1 | Число групп аккумуляторов в батарее | 2 |
| 2 | Номинальное напряжение каждой группы аккумуляторов, В | 12 |
| 3 | Номинальное напряжение полносборной батареи, В | 24 |
| 4 | Максимальное напряжение каждой группы аккумуляторов, В (не более) | 16 |
| 5 | Минимальное напряжение каждой группы аккумуляторов, В | 9 |
| 6 | Выходное сопротивление выравнивающих ячеек ЭЛНИ, не более, Ом | 0,1 |
| 7 | Максимальный ток разбаланса ЭЛНИ, не более, А (в течение времени до 5 сек.) | 10 |
| 8 | Номинальный ток разбаланса ЭЛНИ, А | 5 |
| 9 | Собственное энергопотребление ЭЛНИ в выкл. режиме, не более, мА | 3 |
| 10 | Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА | 12 |
| 11 |
Температура окружающей среды - хранения - эксплуатации |
-50 + 60°С -10 + 50°С |
| 12 | Габариты, мм (для установки на DIN-рейку) | 36.3 х 90.2 х 57.5 |
| 13 | Масса, кг | 0,14 |
Указания по эксплуатации
Электронный нивелир напряжений ЭЛНИ-2/12R-05 устанавливается на DIN-рейку в непосредственной близости от полносборной аккумуляторной батареи напряжением 24 В с целью проведения нивелирования разбаланса напряжений между отдельными группами 12В батарей, соединенными последовательно.
Распайка выходных проводов и подсоединение модуля ЭЛНИ к АБ производится в соответствии со схемой, Рис. 1, в следующей последовательности.
Рис. 1.
1. Подготавливаются и подключаются к соответствующим клеммам отдельных 12 В АБ соединительные провода необходимой длины сечением 2,5 кв.мм для последующего подключения каждой из клемм 12В АБ к соответствующим клеммам ( 1-2-3 ) ЭЛНИ.
ВНИМАНИЕ! С целью предотвращения непроизвольных замыканий, каждый провод, подключенный к соответствующей клемме АБ, должен быть изолирован с другого своего конца. Замыкание проводов не допускается!
2. Подключенные к соответствующим клеммам 12В АБ провода подключаются последовательно, по–порядку, к клеммам ( 1-2-3 ) ЭЛНИ, начиная с (-) клеммы АБ. Необходимо неукоснительно соблюдать требуемый порядок и последовательность подключения!
3. После подключения проводов 24В АБ к ЭЛНИ-2/12R, ЭЛНИ не включен в активный режим. Светодиод, расположенный на передней панеле ЭЛНИ, не горит. ЭЛНИ находится в «ждущем режиме» при токе потребления не более 3 мА.
4. Включение ЭЛНИ (перевод ЭЛНИ в «активный режим» выравнивания напряжений между 12В батареями) производится путем размыкания сигнальной цепи модуля, обозначенной 1/0 (например, убрав соответствующую перемычку). При этом загорается в мигающем режиме соответствующий светодиод. Имеется возможность дистанционно управлять режимами включения/выключения ЭЛНИ, например, подключив к сигнальным контактам ЭЛНИ 1/0 через соответствующие провода тумблер или другой переключатель.
Включение/отключение ЭЛНИ в активный режим производится посредством размыкания/замыкания соответствующих контактов 1/0.
ВНИМАНИЕ!
При подключении ЭЛНИ к АБ необходимо неукоснительно соблюдать полярность и последовательность коммутации силовых и сигнальных проводов в соответствие с представленной схемой (рис.1). Несоблюдение указанных требований может привести к выходу из строя устройства.
Меры безопасности
Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
